主要技术参数
| 参数表 | ||
| 床身上最大回转直径 | mm | Φ600 |
| 最大加工直径 | mm | Φ200 |
| 最大Z向行程 | mm | 500 |
| 最大加工轴类长度（卡盘+尾座） | mm | 450以内(卡盘端面到刀塔端面距离） |
| 最大X向行程 | mm | 150（半径值） |
| 最大Y向行程 | mm | 100(±50） |
| 最大速度 | m/min | X:30 Z:30 Y:30 |
| 主轴通孔直径 | mm | Φ66(选配Φ79） |
| 主轴单元鼻端形式 | A2-6 | |
| 中空液压回转油缸 | 852（可通Φ52以内棒料） | |
| 主轴电机功率 | kw | 7.5/11伺服电机 |
| 主轴转速 | rpm | 4500 |
| 动力刀塔型号 | 80-12T | |
| 外圆刀方尺寸 | mm | 25*25 |
| 镗孔刀杆尺寸 | mm | Φ32 |
| 动力刀座规格 | BMT55 | |
| 端面刀座数量 | 个 | 3 |
| 镗孔刀座数量 | 个 | 3 |
| BMT55动力刀座 | 个 | 4（90度2个、0度2个） |
| X向、Z向、Y向、B向、刀塔电机扭矩 | nm | 11NB 11N 11NB 8N 15N |
| X向、Z向电机联接方式 | 直联 | |
| Y向电机联接方式 | 同步带 | |
| X向、Z向、Y向、B向丝杆规格 | X:3210 Z:4010 Y:4010 B:3210 | |
| X向、Z向、Y向、B向滚柱线轨规格 | X:35 Z:45 Y:35 B:30 | |
| 伺服尾座行程 | mm | 430 |
| 尾座套筒直径 | mm | Φ70 |
| 尾座套筒内孔锥度 | mt | NO.4 |
| 重复定位精度 | mm | 0.003 |
| 定位精度（机床精度） | mm | 0.01 |
| 卡盘规格 | mm | Φ200(8寸) |
| 冷却水泵功率 | w | 450高压离心泵 |
| 机床重量 | kg | ≈4000 |
| 机床外形尺寸（长*宽*高） | mm | ≈2700*1880*2050(不含排屑机) |
主要配置
| 主要配置 | ||
| 项目 | 品牌 | 产地 |
| 数控系统 | 新代22TB | 台湾 |
| 总线伺服驱动器 | 新代原装 | 台湾 |
| X、Z、Y、B轴绝对值伺服电机 | 新代原装 | 台湾 |
| 伺服主电机（含磁环编码器） | 新代原装 | 台湾 |
| A2-6主轴单元(4500转) | SKF轴承 | 瑞典 |
| 线轨 | 银泰 | 台湾 |
| 滚珠丝杆（C3级） | 银泰 | 台湾 |
| 丝杠轴承 | NSK/NTN | 日本 |
| 主要电器元件 | 施耐德 | 德国 |
| 852中空回转油缸 | 倍得福 | 国产 |
| 8寸中空液压三爪卡盘 | 倍得福 | 国产 |
| 2千瓦台湾花键泵液压站 | 精盾特制 | 国产 |
| 冷却水泵450W | 诺克 | 台资 |
| 自动润滑泵（齿轮泵） | 胜祥 | 台资 |
| 内防护罩 | 中部/鸿旺 | 台资 |
| 丝杆联轴器 | 弘旺 | 台湾 |
| Y轴升降80-12T动力刀塔 | 联諅 | 台湾 |
| 动力刀塔输出电机和驱动 | 新代原装 | 台湾 |
| 热交换器 | 精沃 | 国产 |
| 手持式手轮 | 哲宏 | 国产 |
| 脚踏开关 | 天德 | 台湾 |
| 开关电源 | 明纬 | 台湾 |
| 按钮 | 贺电 | 台湾 |
| 液压碟刹 | 东培 | 台湾 |

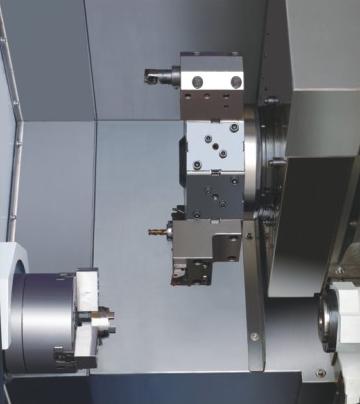

局部展示
